Džepni nc mlin
Dimenzija kreveta: φ100mm
Maksimalni baterijski teret na radnom stolu: 5kg
Brzina 0-24000rpm
Kontrola sistema Windows sistema
Podrška G kontrola koda
CAD ili CAM glodanje
Opis
Tehnički parametri
Opis proizvoda

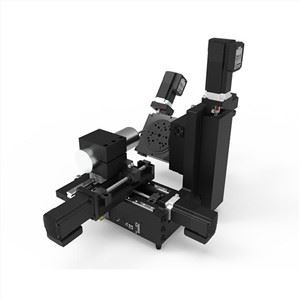

Pocket NC je visok - Performanse 5 - Axis CNC glodalica na desktop dizajniranu za preciznu obradu malih, složenih dijelova. Može se obraditi materijali u rasponu od Dremel, aluminija do titana do tvrdoće G5, zadovoljavajući potrebe iz prototipiranja do male serijske proizvodnje. Njegova visoko precizna sinhrona kretanja u kombinaciji sa kinetičkim upravljačkim sustavom pruža korisnicima odlične mogućnosti obrade i mogućnosti kontrole, čineći ga idealnim izborom za male radionice, istraživačke i obrazovne institucije.
Potpuno sinhronizirani dizajn 5 os:Omogućuje potpuno sinkronizirano 5 - Axis pokret za podršku visoko preciznom obradu složenih dijelova.
Kinetička kontrola:Osigurava preciznu kontrolu i glatku obradu za poboljšanje kvaliteta površine proizvoda.
Multi - Mogućnost prerade materijala:Primjenjivo na različite materijale od aluminija do G5 Titanium, proširujući raspon aplikacija za obradu.
Standard G - Kompatibilnost koda:Lako se integrirati sa softverom za programiranje glavnih industrija za pojednostavljenje postupka obrade.
Test video
Axis CNC testnog projekta Axis CNC-a koji je kupio ekipa MIT Inteligent Robot.
(Nekoliko projekata koje je dizajnirao tim, uključujući mit mini cheetah:https://www.youtube.com/watch?v{{OREC?https://www.youtube.com/watch?v{{2i najbrže rubikovo rješenje kocke na svijetuPitanje robota:https://www.youtube.com/watch?v{{OREC?Koristite Pocket NC mašine za proizvodnju dijelova za slične projekte robota.)
Tech specifikacije
| Veličina pakiranja | W800xD600xH800mm | Težina pakiranja | 100-120kg |
| Veličina opreme | W600XD400X H510mm | Težina opreme | Neto težina 45kg, sa limom od 75kg |
| Dimenzija kreveta | φ100mm | Maksimalni korisni teret radnog stola |
5kg |
| XYZ Efektivno putovanje | X160xy200xz130mm | AC efektivno putovanje | A: -30-120 stepen, c 360 stepeni |
| Raspon obrade tri osi | X160xy200xz125mm | Pet asortimana asortimana | Cilindar: φ 150 H105mm, φ 100 H120mm, Cube W125D 125 H110mm |
| TRI - tačnost obrade osi Osovine | Paralelizam linearnog osi i Vertikalni stepen 0,03 mm, Putni domet je 0,02mm |
Tačnost obrade pet osnog osovine | Linearna osovina paralelizam i vertikalni stepen 0,05 mm, Fve - Axis Prostorna tačnost od<0.05mm |
| XYZ HILD WIRE ROD | X & Z: 1204C7, Y: 1604 C7, gore postepeni C5 | AC os |
1: 80 20 Harmonic Reduktor povratak<1' |
| XYZ linearna vodilica | X & Z Hiwin MGN12 Y: HIWIN MGN15 | okvir za tijelo | 6061T6 Aviation Aluminium + naglasio Komponentno podešavanje 45 čelika |
| Brzina obrade | 4000mm / min varira od materijala | ||
| Glavna os | φ65mm 800W vode - hlađen električni vreteno na 24.000r / min |
zaštititi | Organ je prašina - otporna + uljna brtva je Vodootporan i otporan na prah |
| Promjer alata i dužina | Er11.0-8mm, manje ili jednak 75 mm | Dijelovi učvršćenja | Čelični učvršćivač sa rezerviranim položajem otvora Može dodati držač ER50 Clip, 63,80 kartice |
| Radni materijal | Metal: aluminijska legura.Kopper legura, zlatna legura, silveralloy. * Čelik, * legura titana | Ne - Metat plastike, drvo, vosak, žad, staklo itd |
Lista za dostavu
| Broj narudžbe | Vrsta | Ime | Objasniti | Količina |
| 7 | Oprema | Glavni motor | Gola mašina ne sadrži lim |
1 |
| 2 | Metalni čvorovi | Upišite A: sebe - centriranje Kliješta platforme |
8-55mm kvadratni ping | 1 |
| 3 | Učvršćivanje noža | Erli Clamp cilindar | ER11-4 & ER11-6 | 1 |
| 4 | Rezač | Oštar nož, vertikalni Miling rezač, nož sa kuglicom |
Oštar nož od 0,2 mm (za rezbarenje) 10 2,4,6mm vertikalni glodalica 2, R nož za kuglu 2 |
18 |
| 5 | Električni | kutija za napajanje | Kontrola motora Frekving Converter | 1 |
| 6 | linija za napajanje | Ukupno napajanje za opremu | 1 | |
| 7 | USB podatkovna žica | Priključite računar na mašicu domaćina | 1 | |
| 8 | Elektronichand Wheel | Pokret operacijskog vratila | 1 | |
| 9 | Alat | 1 set unutarnjeg agonskog ključa | 1.5-109PCS | 1 |
| 10 | Set ključa vretena | 14 i 17mm Otvoreno - ključ | 1 | |
| 1 | Materijal | Generation Wood 4 komada | Vježbati sa | 1 |
primjena
1
Kroz naprednu 5-osni sinhronu kontrolu i kinetičku kontrolu, pruža izuzetno visoku preciznost obrade i pogodna je za složene konstrukcije.
2
Podržava 3+2 pozicioniranje i puni sinkroni režim sa 5 osi za ispunjavanje različitih potreba preciznosti preciznosti.
3
Kompaktni desktop dizajn pogodan je za razne male radne okruženja i jednostavan je za pomicanje i raspoređivanje.
4
Standardna kompatibilnost G koda omogućava programiranje i rad lakše bez posebnog softvera ili adaptacije.
FAQ
Koji materijali mogu obraditi ovaj stroj?
Pocket NC može obraditi DENIN, aluminijum, blagi čelik i legure titana do tvrdoće G5.
Koje su prednosti kinetičkog upravljačkog sistema?
Kinetička kontrola pruža veću tačnost kontrole, osiguravajući glatku operaciju i konzistenciju obrade.
Koji su načini obrade stroja?
Podržava 3+2 obradu pozicioniranja i potpuno sinkrona obrada 5-os, koja se može prilagoditi proizvodnjom dijelova sa različitim složenim konstrukcijama.
Da li je kompatibilan sa standardnim CNC G kod?
Da, džep NC je u potpunosti kompatibilan sa standardnim G kodom, koji pojednostavljuje integraciju sa postojećim sistemima.
Koje su aplikacije pogodne za ovu glodalnu mašinu?
Vrlo je pogodan za prototipiranje, male dijelove proizvodnje, nastavne i eksperimentalne svrhe.
Je li mašina koja se lako koristi u malom prostoru?
Da, njegov kompaktni i prenosivi desktop dizajn zauzima mali prostor i pogodan je za male radionice.
Može li se koristiti za obradu vrlo složenih dijelova?
Naravno, 5- sinhroni motak osovine podržava višestruku obradu složenih oblika, što je idealan alat za izradu složenih dijelova.
